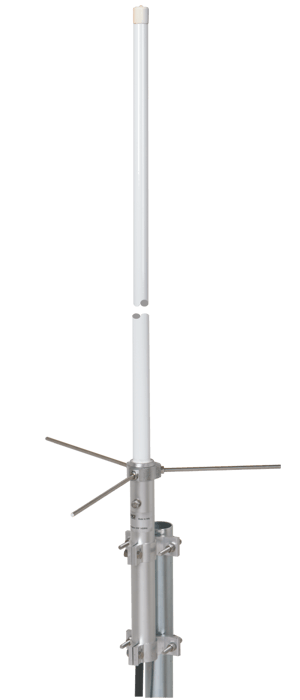

Antena dual band de alto ganho para as faixas de 2 metros e 70 centímetros

Atualização do Produto

• Suporte de fixação atualizado para mastros de até 60 mm de diâmetro
• Disponibilidade de versão específica para as faixas norte-americanas de radioamador em 146 MHz e 445 MHz

A versão apresentada nesta ficha opera oficialmente entre 142–148 MHz e 427–442 MHz. A versão para 146/445 MHz deve ser confirmada antes da compra.

Destaques

• Antena base dual band
• Operação simultânea nas faixas de 2 m e 70 cm
• Não requer ajuste de sintonia
• Ganho de até 6,35 dBi
• Construção em fibra de vidro resistente às intempéries
• Três radiais em aço inoxidável
• Conector N fêmea com pino central banhado a ouro
• Proteção elétrica DC-Ground
• Compatível com mastros de até 60 mm
• Projetada para estações fixas

Dados Elétricos

Tipo:

• VHF: 6/8 λ
• UHF: 3 × 5/8 λ colinear

Radiação:
Omnidirecional — 360° no plano horizontal

Polarização:
Linear vertical

Faixa de frequência:

• VHF: 142–148 MHz
• UHF: 427–442 MHz
• Não requer ajuste de sintonia

Sistemas compatíveis:
2m-HAM, 70cm-HAM, ORBCOMM M2M, TETRA, CDMA-450 e ISM/SIGFOX/LoRa 433 MHz

Impedância:
50 Ohms

Ganho:

• VHF: 2 dBd / 4,15 dBi
• UHF: 4,2 dBd / 6,35 dBi

Largura do feixe a −3 dB:

• VHF: 61°
• UHF: 30°

Ângulo de radiação:

• VHF: 0°
• UHF: 0°

Potência máxima:
200 Watts

Proteção de aterramento:
Todas as partes metálicas são aterradas em corrente contínua — DC-Ground. O condutor interno possui acoplamento capacitivo.

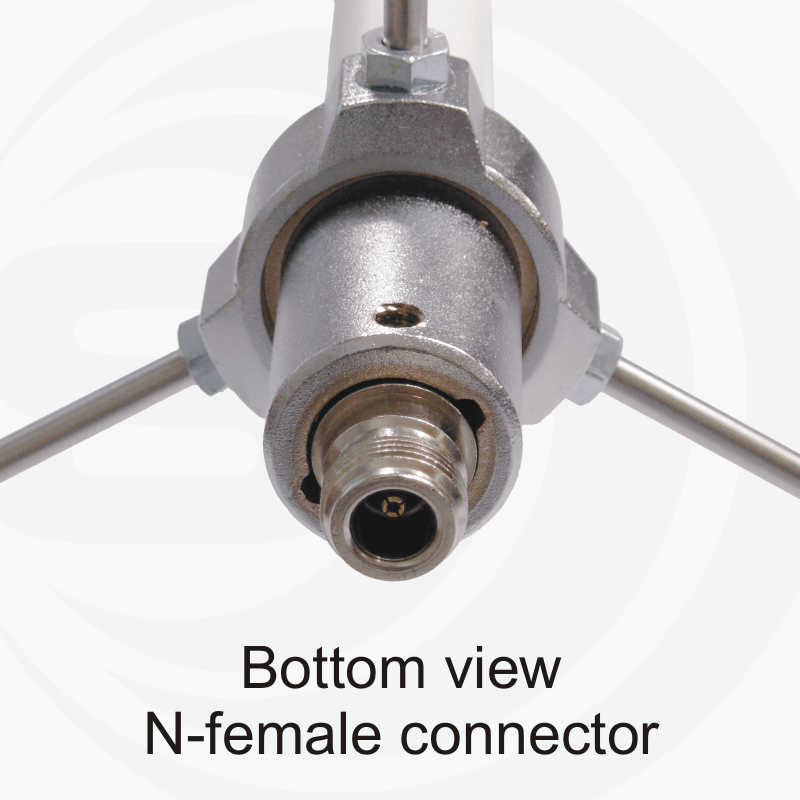

Conector:
N fêmea, com pino central banhado a ouro

Os gráficos da primeira página do manual apresentam a resposta típica de ROE nas duas faixas e os diagramas de radiação em 145 MHz e 435 MHz.

Dados Mecânicos

Materiais:
Alumínio, latão cromado, aço inoxidável e fibra de vidro

Altura aproximada:
1720 mm / 1,72 m / 5,64 ft

Peso aproximado:
1030 g / 1,03 kg / 2,27 lb

Quantidade de radiais:
3 radiais

Comprimento dos radiais:
170 mm / 17 cm / 0,56 ft

Área ao vento:
0,05 m² / 0,54 ft²

Carga ao vento:
55 N a 150 km/h

Resistência ao vento:
Até 180 km/h / 112 mph

Diâmetro do mastro:
35 a 60 mm / 1,4 a 2,4 pol.

Tipo de montagem:
Fixação em mastro

Itens Inclusos

• Antena principal Sirio SA 270 MN
• 3 radiais de aço inoxidável com 170 mm
• Tubo de alumínio para instalação
• Suportes de fixação em alumínio
• Parafusos tipo “V”
• Porcas, parafusos e arruelas em aço inoxidável
• Conjunto de fixação para mastro

Mastro não incluso.

Está incluso o adaptador para conector UHF
