Dados Elétricos

Tipo:

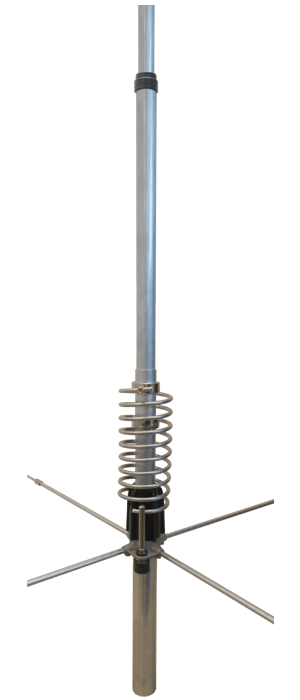

5/8 λ Ground Plane (plano de terra)

Sistema de alimentação:
Transformador na base (Transformer / Base)

Impedância:
50 Ohms

Radiação:
Omnidirecional

Polarização:
Linear vertical

Faixa de frequência:
26…30 MHz ajustável

Sistema de sintonia:
Sintonia inferior (Bottom Tuning System)

Sistemas:
10m-HAM

Ganho:
1,2 dBd / 3,35 dBi

Largura de banda:
≥ 1,3 MHz @ SWR ≤ 2

ROE (SWR) na frequência de ressonância:
≤ 1,2:1

Potência máxima:
1000 Watts (CW) contínuo
3000 Watts (CW) por curto período

Conector:
UHF fêmea (SO-239)

Dados Mecânicos

Materiais:
Alumínio, latão, aço galvanizado e termoplástico com proteção UV

Altura (aprox.):
7180 mm / 7,18 m / 23.56 ft

Peso (aprox.):
3000 g / 3,0 kg / 6.61 lb

Comprimento dos radiais:
2035 mm (2,04 m)

Área ao vento:
0,16 m²

Carga ao vento:
187 N a 150 km/h

Resistência ao vento:
130 km/h (81 mph)

Diâmetro do mastro:
35 a 42 mm

Tipo de montagem:
Fixação lateral em mastro com parafusos em “U” (On-Mast)

Destaques

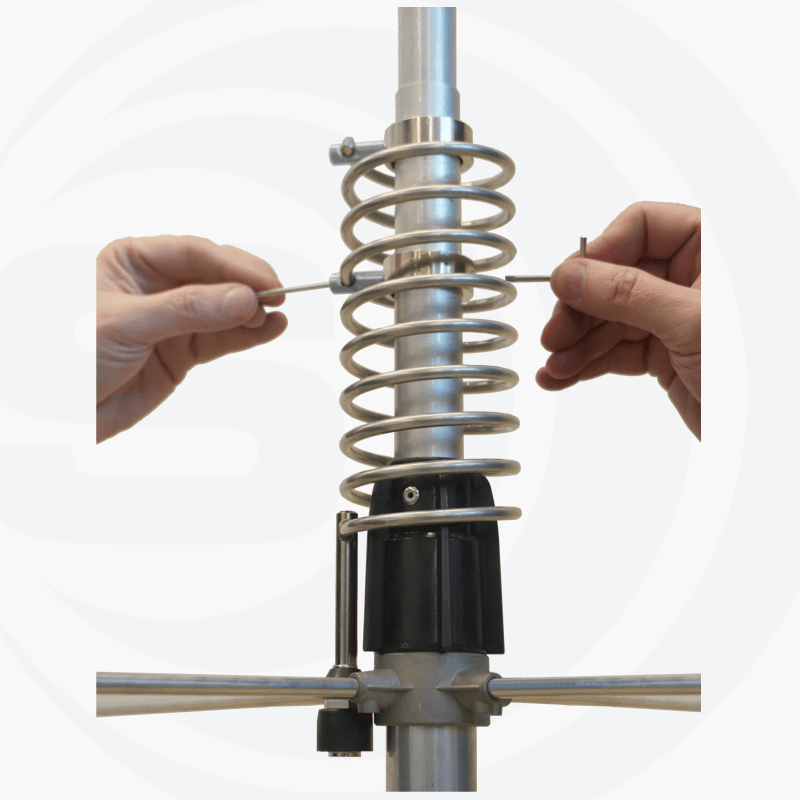

• Novo sistema de sintonia pela bobina inferior (Bottom Tuning System)
• Sintonia simples e precisa sem necessidade de ajustar o elemento superior
• Bobina de alumínio de grande diâmetro (Ø 6 mm – AWG 3)
• Gaiola antiestática superior (Top Anti Static Cage)

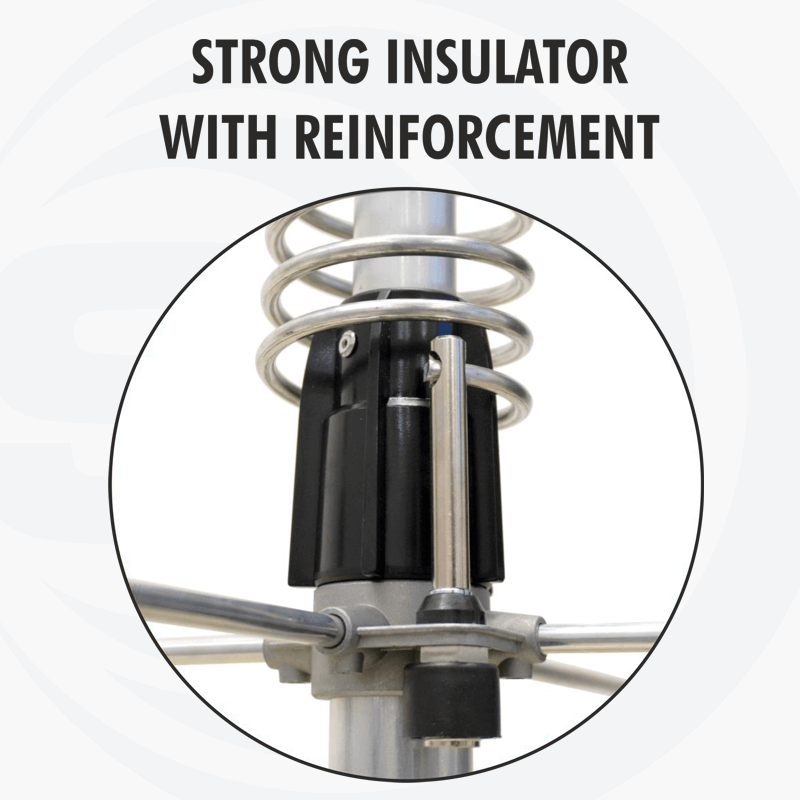

• Isolador reforçado em policarbonato (PC) com aletas de reforço
• Luvas plásticas de união para maior resistência estrutural
• Fabricada em liga de alumínio 6063 T-832
• Baixo ângulo de radiação para excelente desempenho em DX
• Alta capacidade de potência
